廈門泡沫混凝土-廈門宏陽興建筑工程有限公司,專業(yè)值得信賴
全國熱線：400-110-9355
手機聯(lián)系：13400625848 18030063418 13400625667
郵 箱：wcya749@163.com
主營產(chǎn)品：泡沫混凝土/發(fā)泡混凝土
二、泡沫混凝土的強度在保溫隔熱工程中有著很關(guān)鍵的作用。泡沫混凝土除有良好的保溫隔熱性能還必須具備相對應(yīng)的抗壓強度，采用優(yōu)質(zhì)復(fù)合水泥發(fā)泡劑制備的泡沫混凝土，可以隨意制得容重為280kg/m3~1500kgm3，相應(yīng)抗壓強度在0.4MPa~15Mpa，也就是說抗壓強度最低也應(yīng)在0.4MPa以上。
所以抗壓強度要好第一要選用優(yōu)質(zhì)的膠凝材料，對于膠凝材料的技術(shù)要求有以下幾個：
1、 膠凝材料的大摻量，一般要求大于50%；
2、 高效凝固力；
3、 早強性好，凝固時間快。
這些特點也是泡沫混凝土與蒸壓加氣塊的主要區(qū)別。蒸壓加氣塊采用蒸壓，高溫加速凝固，相對水泥用量少，一般只有7%，主要靠粉煤灰蒸壓下產(chǎn)生的膠結(jié)力產(chǎn)生強度。泡沫混凝土則相反，要在自然條件下凝固，則以大摻量的水泥、菱鎂、石膏作主要膠凝材料，使用粉煤灰也是起填充作用。
第二選用優(yōu)質(zhì)的發(fā)泡劑（起泡劑、泡沫劑）以及它在泡沫混凝土中摻合量（或配合比）非常關(guān)鍵。泡沫必須是穩(wěn)定不易消泡的、接近圓形并封閉的、氣孔大少均勻細(xì)膩的、孔間壁密實的濃泡集群。具備以下特性：
1、 穩(wěn)泡時間大于60分鐘，甚至理想達(dá)到3小時以上；
2、 氣泡孔徑在0.1-1mm，混入漿料前呈多邊形或不規(guī)型，細(xì)密均勻，但變形較小，大體仍保持圓形。

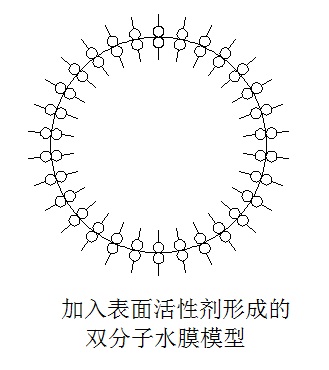

這些形成泡沫混凝土的泡沫，完全不同于例如沒有加入表面活性劑的純水等形成的單個氣泡或者稀泡群體，這些稀泡穩(wěn)定性極差，大小不一，泡壁薄弱極易被破壞或受力破裂，壽命極短。
泡沫均勻分布在含水泥等物質(zhì)的液態(tài)漿料中，分散包裹在流動性漿料里形成封閉密集穩(wěn)定高的泡沫群，漿料中的水泥、泡沫等粘力逐漸增大，形成的氣孔壁膜韌性好、壁膜不易破裂、抗壓性好、空氣不易破釋，直至硬化的剛性固體泡沫混凝土，硬固后其氣孔是封閉分布均勻，氣泡直徑在0.05~1.25mm，空氣氣孔占60%~85%，干密度（容重）為280-1500kg/m3 。優(yōu)質(zhì)的水泥發(fā)泡劑制備的泡沫混凝土的抗壓強度高，表面不產(chǎn)生粉化，不降低粘結(jié)力，吸水率低，無憎水性。劣質(zhì)的水泥發(fā)泡劑制得的泡沫混凝土由于泡沫與水泥等膠凝材料離析沒有聚合力，浮懸力低，導(dǎo)致塌陷，形成密度不一致，抗壓不夠的泡沫混凝土。
同時不同的泡沫摻合量（配合比）形成密度不同的泡沫混凝土，也造就不同抗壓強度的泡沫混凝土。
（ 部分內(nèi)容請參閱本網(wǎng)站發(fā)布信息：泡沫混凝土氣孔形成原理 ）。
以上由廈門宏陽興建筑工程有限公司整理 。
